產品介紹

FMQD型氣箱式脈沖袋式除塵器的材質一般采用滌綸針刺氈，允許使用溫度小于120℃，是專為水泥廠庫頂，庫底．皮帶輸送及局部塵源除塵而設計的。也可以用于其它行業的局部塵源除塵用，以及用戶于寒冷地區，當室外采暖計算溫度≤-25℃時，要設熱裝置。

FMQD型氣箱式脈沖袋式除塵器可廣泛用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統、如用于煤磨收塵、要增設防燃防爆措施，收塵器結構也相應的改變，還適合含塵濃度特高的氣體的收塵，如帶O-Sep洗粉機的粉磨系統，氣體含塵濃度高達1000G/M3以上，采用本系列收塵器收塵，可不設置旋風收塵器作一級收塵。除用于水泥工業外也適用冶金、化工、機械和民用鍋爐等廢氣的收塵，本系列收塵器濾袋的材質一般采用滌綸針刺氈，允許使用溫度小于120℃。如濾袋采用芳綸針刺氈，其允許使用溫度可達210℃。但這種材質的濾料價格昂貴。如處理的廢氣溫度高于上述濾料的允許溫度，廢氣進入收塵器之前應采取降溫措施。

FMQD型氣箱式脈沖袋式除塵器具有體積小處理風量大，結構緊湊，使用方便可靠等優點。從氣箱式脈沖袋式除塵器上下來的粉塵可直接排除入倉內。也就是說可直接落在皮帶上。含塵氣體由除塵器下部進入氣箱式脈沖袋式除塵器，經濾袋過濾后，清潔空氣由引風機排出。氣箱式脈沖袋式除塵器工作一段時間后，濾袋上的粉塵逐漸斬增多致使使濾袋陰力上升，需要進行除塵器清灰，清灰完畢后，除塵器又正常進行工作。

FMQD型氣箱式脈沖袋式除塵器特別適用于質輕、粒細、粘性粉塵的空氣凈化，克服了分室反吹清灰強度不夠，噴吹脈沖清灰相過濾同時進行的缺點，大大提高了濾袋清灰效果，提高過濾速度，氣箱式脈沖袋式除塵器即省清灰能耗又可以延長濾袋壽命。

FMQD型氣箱式脈沖袋式除塵器可廣泛用于水泥廠的破碎安裝、庫頂、熟冷卻機和磨機等收系統。布袋除塵器系列產品共有33種規格，每室的袋有32、64、96、128袋四種，濾袋長度有2450mm和3060mm兩種，收塵效率可達99.9%以上，凈化后氣體的含塵濃度小于100mg/m3（標）。

結構特點

（1）殼體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾袋及其骨架。

（2）灰斗及卸灰機構：卸灰斗可按不同系列、不同進口粉塵濃度，分別設置螺旋輸送機、空氣輸送斜槽和剛性葉輪卸料器（卸灰閥）。

（3）進出風箱體：包括進出風管路及中隔板。單排（或單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

（4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

（5）壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

（6）支柱及立式籠梯、欄桿。

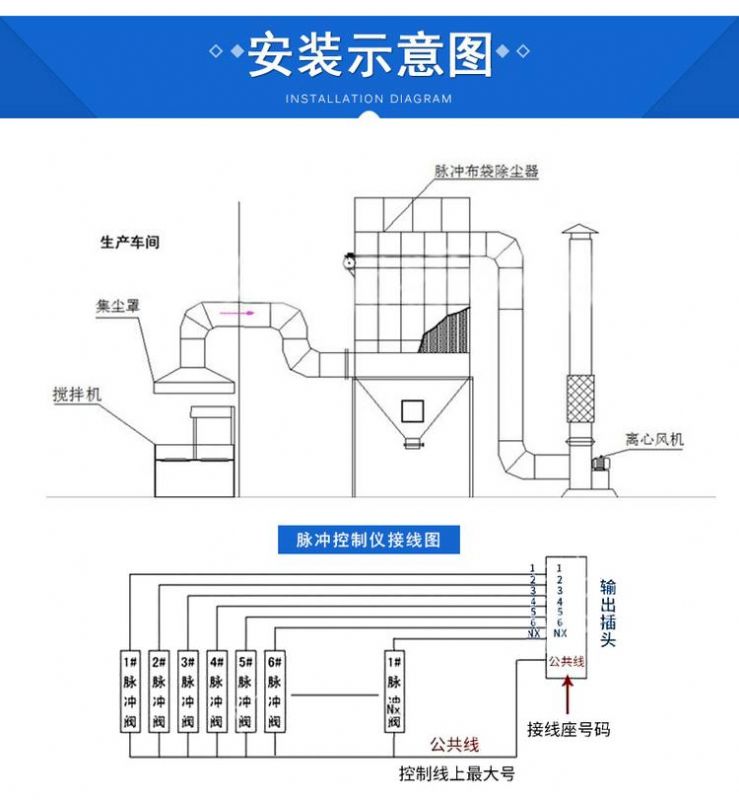

安裝示意圖

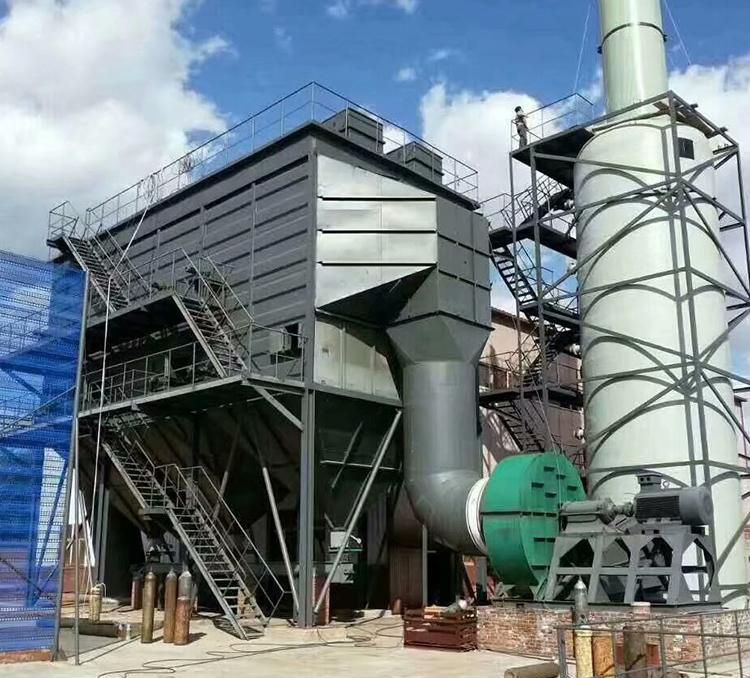

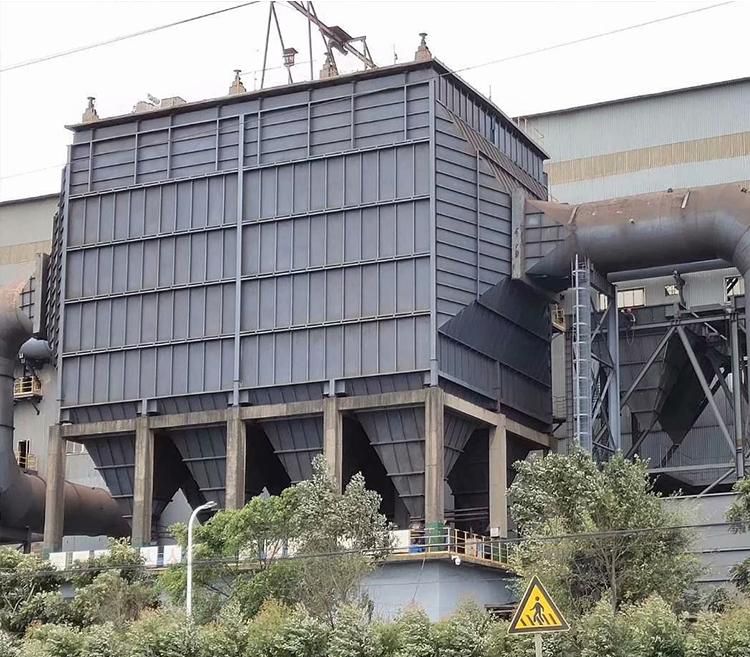

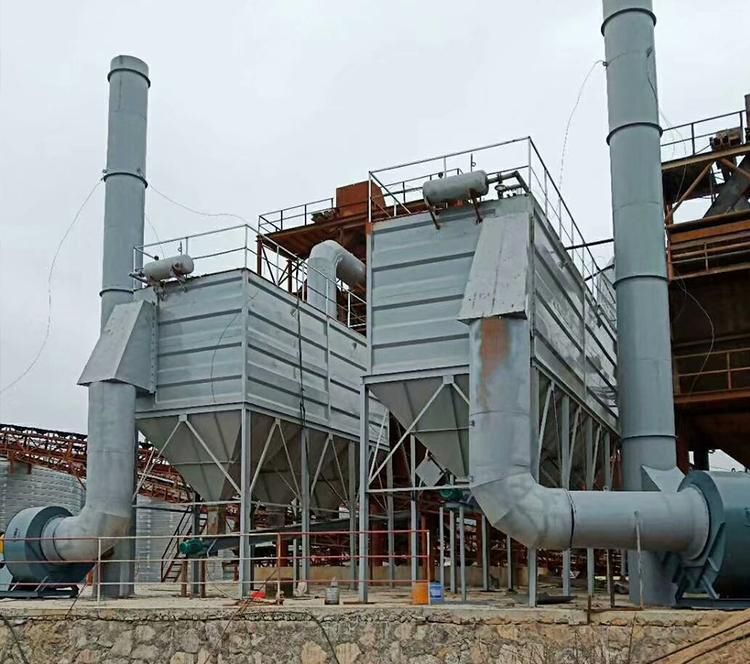

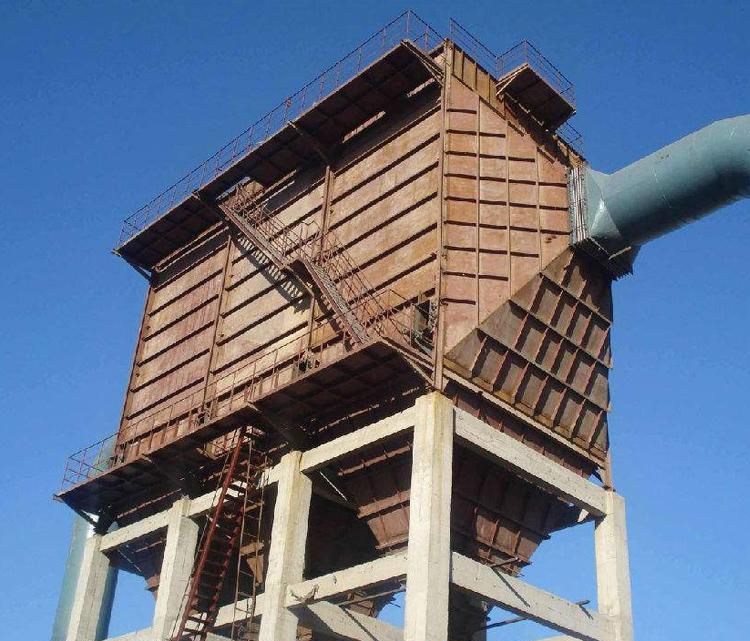

現場安裝圖
