產品簡介

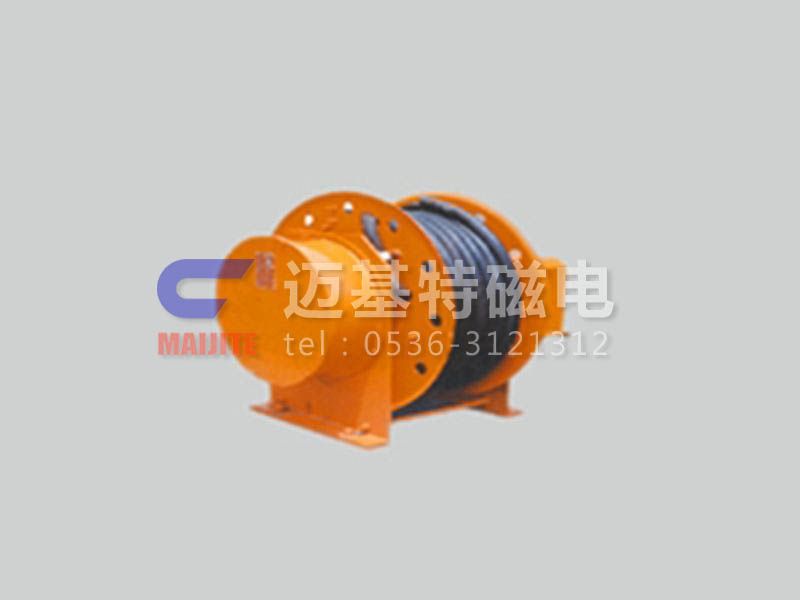

　?。剩韵盗须娎|卷筒，它以蝸卷強簧為動力，利用彈簧的儲能自動卷取電纜的機械裝置。具有供電簡單，操作安全可靠，電纜受力適中等特點。有滑環內裝式、滑環外裝式、懸臂式三種結構。其中滑環內裝式結構緊湊、外型美觀；滑環外裝式便于維修；懸臂式適于卷取較長較重電纜。

結構特點

　?。薄⒉捎梦伨韽椈蔀閯恿?，不消耗電能，工作可靠；

　?。病⒉捎眉娀h(huán)－碳刷結構傳遞電能，工作可靠；

　?。?、設置了可逆轉機構，避免卷筒逆轉而折斷彈簧。

　　JT系列彈力電纜卷筒是以蝸卷彈簧為動力利用彈簧發條儲能原理，自動卷取電纜的機械裝置。當卷筒放出電纜時，收緊蝸卷彈簧（彈簧儲備能量），卷筒需收攬時，卷筒中彈簧放出的能量自動收取電纜。廣泛用于起重電磁鐵，電動平板車，各種起重機，電動抓斗等需要移動電纜的各種設備上完成水平、垂直方向電纜的收放，具有供電簡單自動運行安全可靠等特點。
　　JT系列彈力電纜卷筒分為15、20、25、30米四大系列。

　　1、采用彈簧發條為動力，利用彈簧的儲能原理，卷筒自動靈活地同步收放電纜、自身不消耗電能、工作可靠、電纜受力適中，電纜不受磨損。
　　2、采用集電滑環——碳刷架結構，使供電結構連續、平穩。
　　3、設置了性能可靠的可逆轉裝置，避免了非工作狀態（如運輸，安裝調試過程中）卷筒自由逆轉而折斷發條，延長了發條使用壽命。

選型指導

　　1、本系列彈簧發條式電纜卷線器適用于500V以下各種電纜供電移動設備。

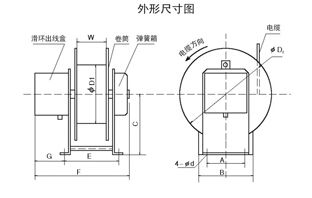

　　2、卷線器的容線量為圖中所示L，為保證安全使用，用戶設備電纜長度為：方式A為L+1圈，方式B為L+H+h+1圈（其中H、h定貨應明確提示），方式C、D中為L+H+h+3圈，方式E、F根據用戶現場定，訂貨時另行說明。
　　3、電纜卷筒上電纜的收放方向在外形上已注明，需指定方向請明確提示。
　　4、電纜卷筒如需安裝單行車與電動葫蘆共同配套使用時可配制滾輪支架部件，以便安裝使用。

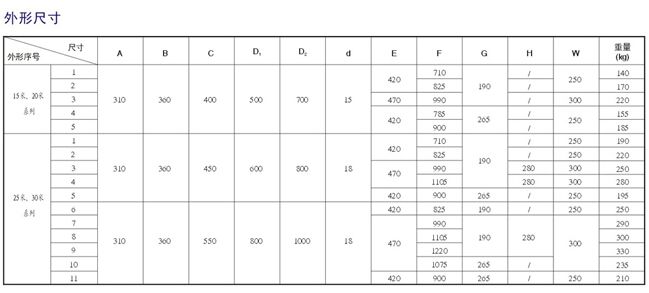

　　5、外形尺寸有中“重量”一欄，不包括電纜的重量。

其他

　?。剩韵盗须娎|卷筒是我公司的拳頭產品之一，它以蝸卷強簧為動力，利用彈簧的儲能自動卷取電纜的機械裝置。具有供電簡單，操作安全可靠，電纜受力適中等特點。有滑環內裝式、滑環外裝式、懸臂式三種結構。其中滑環內裝式結構緊湊、外型美觀；滑環外裝式便于維修；懸臂式適于卷取較長較重電纜。
